Att löda en M5 PCB-kontakt är en avgörande färdighet inom elektronik, oavsett om du är en gör-det-själv-entusiast eller en professionell inom området. Som leverantör av M5 PCB-kontakter förstår jag vikten av att ge rätt vägledning och högkvalitativa produkter. I den här bloggen kommer jag att leda dig genom steg-för-steg-processen för att löda en M5 PCB-kontakt, från förberedelse till den sista kontrollen.
Varför välja M5 PCB-kontakter

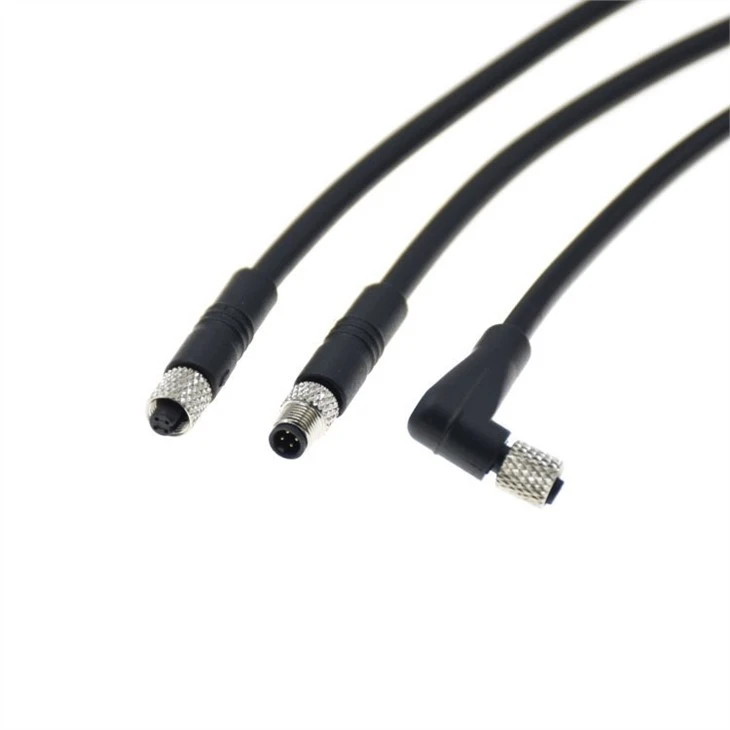

M5 PCB-kontakter används ofta i olika elektroniska applikationer på grund av deras kompakta storlek och pålitliga prestanda. De finns vanligtvis i sensorsystem, industriell automation och småskaliga elektroniska enheter. DeM5 anslutningskretskorterbjuder en säker anslutning som säkerställer stabil data- och kraftöverföring. DeM5 4-polig kontaktär särskilt användbart när du behöver sända flera signaler eller strömkällor. Och denM5 sensorkontaktenhetger en bekväm lösning för sensorintegration.
Verktyg och material som behövs
Innan du börjar löda, samla in följande verktyg och material:
- M5 PCB-kontakt: Se till att du har rätt typ och antal stift enligt din applikation. Vi erbjuder ett brett utbud av M5-kontakter för att möta olika krav.
- Printed Circuit Board (PCB): Kretskortet bör ha rätt plats för M5-kontakten. Kontrollera kontaktens datablad för att säkerställa kompatibilitet.
- Lödkolv: En lödkolv av god kvalitet med justerbar temperatur är viktigt. Ställ in temperaturen efter vilken typ av lod du använder, vanligtvis mellan 300 - 350°C.
- Löda: Välj ett blyfritt lod som uppfyller relevanta standarder. Ett lod med en diameter på 0,6 - 0,8 mm är lämpligt för de flesta applikationer.
- Lödflöde: Flux hjälper till att förbättra lödningens vätning och anslutningskvaliteten. Du kan använda flytande eller klistra flussmedel.
- Avlödningspump eller fläta: Vid misstag behöver du dessa verktyg för att ta bort överflödigt lod.
- Multimeter: Använd en multimeter för att kontrollera kontinuiteten och resistansen hos de lödda anslutningarna.
- Pincett: Pincett är praktiskt för att hålla små komponenter och placera kontakten på kretskortet.
- Säkerhetsutrustning: Använd skyddsglasögon och en lödröksavskiljare för att skydda dina ögon och lungor från skadliga ångor.
Förberedelse
- Rengör kretskortet och kontakten: Använd isopropylalkohol och en luddfri trasa för att rengöra PCB-kuddarna och stiften på M5-kontakten. Detta tar bort all smuts, fett eller oxidation, vilket säkerställer en bra elektrisk anslutning.
- Applicera Flux: Applicera en liten mängd flussmedel på PCB-kuddarna och kontaktstiften. Flux hjälper till att förhindra oxidation under lödning och förbättrar lödningens flöde.
- Placera kontakten: Använd en pincett för att försiktigt placera M5-kontakten på kretskortet, rikta in stiften med motsvarande dynor. Se till att kontakten sitter plant på PCB:n och att det inte finns någon felinställning.
Lödningsprocess
- Förtinna stiften (valfritt): Om du vill göra lödprocessen enklare kan du förtina stiften på M5-kontakten. Värm spetsen på lödkolven och rör vid stiftet. Applicera sedan en liten mängd lod på stiftet tills det är täckt med ett tunt lager av lod.
- Löd stiften: Börja med ett stift på kontakten. Värm stiftet och motsvarande PCB-kudde samtidigt med lödkolven. När dynan och stiftet är tillräckligt varma, applicera lodet på fogen. Lödet ska flyta jämnt och täcka stiftet och dynan jämnt. Se till att det inte finns något överskott av lod som kan orsaka kortslutning. Upprepa denna process för alla stift på kontakten.
- Kontrollera lödfogarna: Efter lödning av alla stift, inspektera visuellt lödfogarna. En bra lödfog ska vara blank, slät och ha en konkav form. Se till att det inte finns några kalla lödningar (slöa, korniga fogar), överbryggning (lod som förbinder två intilliggande stift) eller istappar (överskott av lod hänger från fogen).
- Kyl lödfogarna: Låt lödfogarna svalna naturligt. Rör inte vid kontakten eller kretskortet under avkylningsprocessen, eftersom detta kan göra att lödfogarna blir svaga eller skadade.
- Rengör flussmedelsresten: När lödfogarna har svalnat, använd isopropylalkohol och en borste för att rengöra flussmedelsrester från PCB och kontakten. Detta förhindrar korrosion och säkerställer en långvarig anslutning.
Testning
- Kontinuitetstest: Använd en multimeter för att kontrollera kontinuiteten mellan stiften på M5-kontakten och motsvarande spår på kretskortet. Ställ in multimetern på kontinuitetsläget och tryck på sonderna mot stiftet och spåret. Om det hörs ett pip eller ett lågt motstånd är anslutningen bra.
- Funktionstest: Om möjligt, anslut PCB med den lödda M5-kontakten till en strömkälla och en testkrets. Kontrollera om enheten fungerar korrekt. Om det finns några problem, se över lödningsprocessen och leta efter potentiella problem som kortslutningar eller öppna anslutningar.
Felsökning
- Kalla lödfogar: Om du hittar kalla lödfogar, värm upp fogen med lödkolven och applicera en liten mängd extra lod. Se till att fogen är tillräckligt varm för att lodet ska flyta smidigt.
- Överbrygga: Om det finns en överbryggning mellan två intilliggande stift, använd en avlödningspump eller avlödningsfläta för att ta bort överflödig lödning. Värm överbryggningslodet med lödkolven och använd sedan avlödningsverktyget för att suga upp lodet.
- Öppna Anslutningar: Om det finns en öppen anslutning kan det bero på otillräcklig lödning eller ett felinriktat stift. Värm upp fogen och applicera mer löd. Om stiftet är felinriktat, flytta det försiktigt och löd om.
Slutsats
Att löda en M5 PCB-kontakt kräver tålamod, precision och rätt verktyg och material. Genom att följa stegen som beskrivs i den här bloggen kan du säkerställa en högkvalitativ lödfog och en pålitlig anslutning. Som en leverantör av M5 PCB-kontaktdon är vi fast beslutna att förse dig med produkter av högsta kvalitet och teknisk support.
Om du är i behov av M5 PCB-kontakter för dina projekt, oavsett om det ärM5 anslutningskretskort,M5 4-polig kontakt, ellerM5 sensorkontaktenhet, kontakta oss gärna för vidare diskussion. Vi är här för att hjälpa dig att hitta de bästa lösningarna för dina elektroniska applikationer.
