Utformningen av HDMI-kablarna kräver att HDMI-processorkretsen inte är nära HDMI-gränssnittet. När du designar layouten bör chipet och gränssnittet vara på samma linje, se till att signallinjen är rak och kort och försök att inte placera enheten ovanför gränssnittet. ESD-enheten bör placeras nära HDMI-uttaget. Signalledningens matchningsresistans har funktionen att förhindra ESD och finjustera impedansen. Den placeras vanligtvis nära HDMI-ingången, men de två motstånden måste placeras sida vid sida, inte efter varandra.
När du kopplar HDMI, gör signalledningen kort och rak och dra den från ytan. Varje par av differentialsignaler måste behandlas med marken, och avståndet mellan differentiallinjen och marken måste hållas vid ett visst intervall. HDMI-signallinjen går med hög hastighet, så försök att inte placera andra signallinjer under HDMI-linjen, eller låt signallinjen passera ytan. Och det är nödvändigt att ha lika längder för linjerna, och försöka uppnå strikt lika längder i gruppen.
HDMI-ledningar via krav. I vissa tillämpningar krävs att det genomgående hålet är tillräckligt brett för att förhindra att tråden bildas av perforering. I höghastighetskretskortsdesignen används det vanligtvis som spår via eller som en anslutning via när signalskiktet ändras. .
Varje lager anslutet till en via är direkt ansluten till en dyna som omger en via. De skikt som inte behöver kopplas är separerade från viorna med en spaltring. Det finns en kapacitans mellan varje via och jord, och kapacitansen kan beräknas som ett ungefärligt värde enligt motsvarande algoritm.

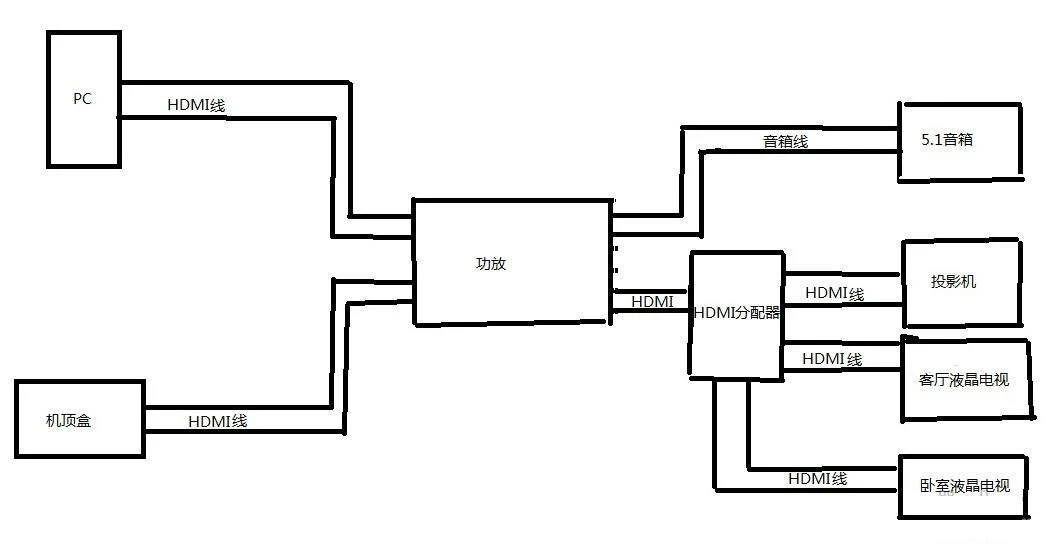

Specifika försiktighetsåtgärder för HDMI-ledningar:
1. Innan kabeldragning, vänligen testa med utrustning för att säkerställa att signalen är normal innan kabeldragning. Vidta dammsäkra åtgärder för pluggarna i båda ändar när du lägger ut kabeln. Försök att slita tråden så mycket som möjligt, dra, vrid eller knyt inte när du trär röret. Det rekommenderas att fästa vajern och trä ihop röret för att undvika skador på den inre kärnan och orsaka signaldämpning och distorsion.
2. Längden på HDMI-kabeln har vanligtvis en magnetisk ring i båda ändar. Rörets innerdiameter bör inte vara mindre än magnetringens diameter. Det rekommenderas att använda ett kabelrör på mer än 30 mm, så att kabeln är bekvämare att passera och den är lätt att byta ut när kabeln uppgraderas.
3. När du vrider och använder röret, håll bågen större än 90 grader för att undvika skador på kärnan på grund av ojämn kraft på kärnan.
