FTTH ESC250d-UPC montering fiberoptiska kontakter

Vad är arbetsprincipen för optisk fiber?

Optisk fiber är en förkortning av optisk fiber, vilket är ett ljustransmissionsverktyg som använder principen om total reflektion av ljus i en fiber gjord av glas eller plast.Optisk fiber avser faktiskt en kärna gjord av transparenta material och en beklädnad gjord av ett material med ett brytningsindex något lägre än kärnan runt den,och den optiska signalen som injiceras i kärnan reflekteras av kapslingsgränssnittet för att göra att den optiska signalen fortplantar sig i kärnan av det framåtskridande mediet.I allmänhet är det en symmetrisk cylinder med en dielektrisk flerskiktsstruktur som består av en kärna, en beklädnad och ett beläggningsskikt.Principen för optisk fiberkommunikation är: vid sändningsänden måste den överförda informationen (som röst) först omvandlas till en elektrisk signal,och moduleras sedan till laserstrålen som sänds ut av lasern, så att ljusets intensitet ändras med amplituden (frekvensen) för den elektriska signalen.Det skickas ut genom optisk fiber; i den mottagande änden omvandlar detektorn den optiska signalen till en elektrisk signal efter att ha tagit emot den, och återställer sedan den ursprungliga informationen efter demodulering.Änden av det optiska fibersensorhuvudet är dopat med Cr3+-joner för att uppnå fluorescensemission när ljus exciteras.Längden på den dopade delen av fibern är 8-10mm.

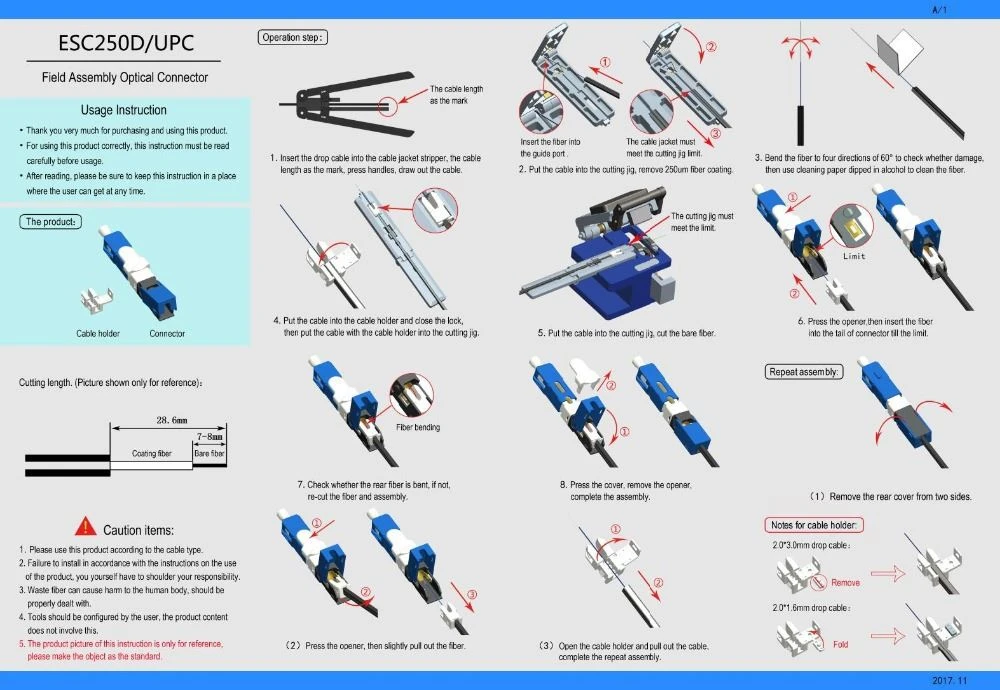

Hur man använder

1. Sätt in fällkabeln i kabelmanteln, kabellängden som markeringen, tryck på handtagen, dra ut kabeln.

2. Sätt kabeln i skärjiggen, ta bort 250um fiberbeläggning.

3. Böj fibern i fyra riktningar av 60 grader för att kontrollera om den är skadad, använd sedan rengöringspapper doppat i alkohol för att rengöra fibern.

4.Sätt in kabeln i kabelhållaren och stäng låset, sätt sedan in kabeln med kabelhållaren i skärjiggen.

5. Sätt kabeln i skärjiggen, klipp av den nakna fibern.

6.Tryck på öppnaren och sätt sedan in fibern i kontaktens ände till gränsen.

7.Kontrollera om den bakre fibern är bant, om inte, åter ut fibern och monteringen.

8.Tryck på locket, ta bort öppnaren, slutför monteringen.

Fiberoptiska kontakter

Fiberoptiska kontakter

Fiberoptiska kontakter

Fiberoptiska kontakter
